Haifei koperen raildiffusieverbindingsapparatuur is ontwikkeld voor het verbinden van gelamineerde koperfolies en de productie van flexibele geleidende connectoren die worden gebruikt in EV-batterijpakketten, energieopslagsystemen, schakelapparatuur, transformatoren en andere elektrische assemblages.

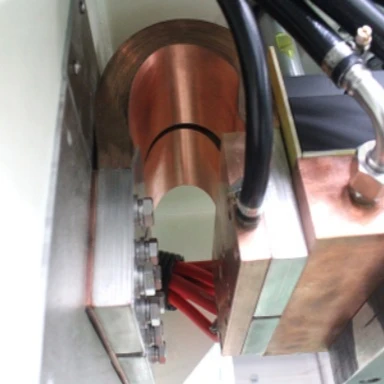

In tegenstelling tot een vacuümdiffusieoven gebruikt deze apparatuur een midden{0}}stroombron, een secundair circuit met hoge- stroom, grafietgereedschap en axiale druk om het geselecteerde gebied van een koperfoliestapel te verwarmen en te consolideren. Het proces vormt een compact einde zonder toevoeging van soldeer of hardsoldeermiddel, waardoor het verbonden gedeelte in een latere bewerking kan worden geboord, geponst, gebogen of op een andere geleider kan worden aangesloten.
De machine wordt niet alleen op basis van de railbreedte geselecteerd. Individuele foliedikte, aantal lagen, totale stapeldikte, lijmafmetingen, vereiste einddikte en productiesnelheid hebben allemaal invloed op de vereiste verwarmingscapaciteit en druksysteem.
Om deze reden configureert Haifei elke koperdiffusie-hechtmachine na beoordeling van de tekening van de klant en, waar mogelijk, het testen van het daadwerkelijke productiemateriaal.
Waarvoor is deze apparatuur ontworpen?
De apparatuur is in de eerste plaats bedoeld voor flexibele geleidende onderdelen die zijn gemaakt door meerdere lagen koperfolie te stapelen en een of meer gedefinieerde secties te consolideren.
Geschikte werkstukken kunnen zijn:
- Gelamineerde flexibele koperfolierails;
- Flexibele connectoren voor accu's;
- Koperen rails voor energieopslag;
- Flexibele geleiders voor schakelapparatuur;
- Transformator koperfolie connectoren;
- Dilatatievoegen van koperfolie;
- Flexibele koperen schakels met verdichte uiteinden;
- Onderdelen van koperfolie die na het lijmen moeten worden geponst;
- Geselecteerde koper-tot-nikkel geleidende structuren.

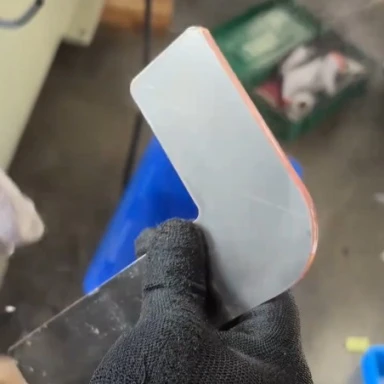

Het verlijmde gebied wordt een compact gedeelte terwijl de ongebonden folie flexibel blijft. Dankzij deze structuur kan de afgewerkte stroomrail trillingen, montagetolerantie en thermische beweging opvangen, terwijl een geleidende verbinding tussen stijve componenten behouden blijft.
De geschiktheid moet nog steeds worden bevestigd aan de hand van de volledige werkstukstructuur. Koperkwaliteit, oppervlaktecoating, foliedikte en de grootte van het geconsolideerde gebied kunnen de vereiste machineconfiguratie veranderen.
Gemeenschappelijke koperen railtoepassingen
EV-batterijpak flexibele connectoren
Batterijpakketten maken vaak gebruik van gelamineerde koperfolieconnectoren tussen rails, modules of elektrische distributiecomponenten. Het flexibele gedeelte helpt trillingen en maatvariaties tijdens de montage te absorberen.
01
Energieopslagrails
Voor energieopslagkasten en batterijmodules zijn mogelijk flexibele koperverbindingen nodig tussen batterijeenheden, contactors en stroomdistributiesystemen-.
Deze werkstukken kunnen binnen hetzelfde project verschillende breedtes, stapeldiktes en eindstructuren hebben. De machine moet daarom voldoende werkruimte bieden en praktische grafiet-gereedschapswijzigingen mogelijk maken wanneer er meerdere railspecificaties worden geproduceerd.
02
Schakelapparatuur Flexibele geleiders
Laag-spannings- en midden-spanningsschakelaars gebruiken flexibele geleiders om bewegende contacten, stroomonderbrekers, railsystemen en andere geleidende componenten aan te sluiten.
De benodigde machine is afhankelijk van het huidige- draagvermogen, de afmetingen van de geleider en het aansluitontwerp. Wanneer een klant meerdere schakelapparatuurbeoordelingen produceert, beoordeelt HAIFEI het volledige productassortiment voordat wordt besloten of één machine en meerdere gereedschapssets het werk kunnen dekken.
03
Transformatorkoperfolieverbindingen
Gelamineerde koperen connectoren kunnen worden gebruikt waar transformatoren, reactoren of stroomcomponenten een flexibele verbinding vereisen tussen een wikkelklem en een stijve geleider.
Naast het lijmgebied moet de ingenieur de totale lengte van het onderdeel, de laadrichting en of het werkstuk voor of na het lassen moet worden gebogen, controleren.
04
Koper-naar-nikkel geleidende onderdelen
Geselecteerde koperfolie- en nikkelplaatcombinaties kunnen worden geëvalueerd wanneer nikkel nodig is op het contact- of aansluitgebied.
De nikkelkwaliteit, dikte, overlapstructuur en vereiste verbindingstest moeten worden verstrekt voordat de machineconfiguratie wordt bevestigd. Parameters voor alleen koper- mogen niet rechtstreeks worden gebruikt voor een koper-naar-nikkelproduct.
05
Beschikbare druk-Systeemconfiguraties
Verschillende koperen rails vereisen niet dezelfde drukstructuur. HAIFEI kan verschillende configuraties evalueren op basis van het product en de verwachte productieomstandigheden.
| Druksysteem | Meer geschikt voor | Selectieoverwegingen |
|---|---|---|
| Pneumatisch | Kleinere lijmoppervlakken en lagere krachtvereisten | Eenvoudige structuur, maar vereist een stabiele perslucht-toevoer |
| Pneumatisch-hydraulisch | Gemiddelde kracht in een relatief compacte machine | Combineert snelle lucht-aangedreven beweging met verhoogde lasdruk |
| Hydraulisch | Grotere lijmoppervlakken en hogere krachtvereisten | Geschikt voor zwaarder gereedschap en dikkere koperstapels |
| Servo-elektrisch | Projecten die programmeerbare bewegings- en verplaatsingsregeling vereisen | De configuratie is afhankelijk van de eisen op het gebied van kracht, slag en besturing |
De naam van het druk-systeem bepaalt op zichzelf niet de laskwaliteit. Verwarmingscapaciteit, secundair-circuitontwerp, gereedschap, koeling en procescontrole moeten op hetzelfde werkstuk zijn afgestemd.
Waarom zou je er een kopen?
Koop Haifei koperen busbar-diffusieverbindingsapparatuur als u zich in deze industrieën bevindt of deze producten maakt:
Lucht- en ruimtevaart:Productie van cruciale motoronderdelen, holle turbinebladen, lichtgewicht structurele panelen met interne verstijvingen en onderdelen voor satellieten en raketten.
Energieopwekking en kernenergie:Het creëren van warmtewisselaars van de volgende-generatie voor gasturbines, kernreactoren en geconcentreerde zonne-energiesystemen.
Medische en levenswetenschappen:Het produceren van ongelooflijk schone, sterke en biocompatibele implantaten (bijvoorbeeld wervelkolomkooien, prothesegewrichten) en geavanceerde chirurgische instrumenten.
Halfgeleider- en vacuümtechnologie:Het maken van ultra-schone, zeer- integriteitskamers, doorvoeren en componenten die een perfect vacuüm moeten behouden zonder te ontgassen.
Automobiel (hoge-prestaties/racen):Productie van geavanceerde koelsystemen en lichtgewicht structurele componenten voor F1 en hypercars.
Onderzoek & Ontwikkeling:Voor universiteiten en zakelijke R&D-laboratoria die nieuwe materialen en geavanceerde componentontwerpen ontwikkelen.
Certificeringen
coöperatieve onderneming
Haifei-klanten bezoeken fabriek
Veelgestelde vragen
1.Is dit een vacuümdiffusie-bondingmachine?
Nee. Deze apparatuur maakt gebruik van lokale elektrische verwarming, grafietgereedschap en axiale druk om koperfolierails te consolideren. Er wordt geen gebruik gemaakt van een vacuümkamer of ovenverwarming.
2. Kan één machine verschillende koperen railformaten produceren?
Mogelijk. De machine moet voldoende stroom, druk en werkruimte hebben voor het grootste product. Voor elke verlijmde-eindafmeting zijn normaal gesproken overeenkomstige grafietgereedschappen en een goedgekeurd lasrecept vereist.
3. Kan de apparatuur vertinde koperfolie lassen?
Vertinde koperfolie kan worden beoordeeld, maar de laagdikte en het gewenste oppervlakteresultaat moeten worden opgegeven. De procesinstellingen kunnen afwijken van die voor blank koper.
4. Hoeveel koperfolielagen kunnen worden verlijmd?
Er is geen betrouwbare universele laaglimiet. Het aantal lagen moet worden beoordeeld samen met de individuele foliedikte, de totale stapeldikte en het verlijmde oppervlak.
5.Kan het verlijmde uiteinde na het lassen worden geponst?
Ja, wanneer het verdichte gebied is ontworpen en getest voor de daaropvolgende ponsbewerking. Gatgrootte, afstand tot de rand en vereiste einddikte moeten in de tekening worden opgenomen.
6. Heeft de machine een waterkoeler nodig?
Het vereist een stabiele circulerende watertoevoer-. Normaal gesproken is een industriële koelmachine nodig als de klant niet over een geschikt fabriekskoelsysteem beschikt.
Vraag een voorstel voor diffusieverbinding van koperen rail aan
Stuur Haifei uw railtekening, individuele foliedikte, aantal lagen, totale stapeldikte, verlijmde afmetingen en vereiste productiesnelheid.
Ons technische team zal de verwarmingscapaciteit, drukvereiste, gereedschapsontwerp, laadruimte en koelomstandigheden beoordelen voordat zij een geschikte koperen raildiffusielasmachine aanbevelen.
Als het product zich in de buurt van het werkbereik van de voorgestelde machine bevindt, zullen er proefmonsters worden getest voordat de definitieve configuratie wordt bevestigd.
